1分類：

限流孔板按孔板上開孔數分為單孔板和多孔板;按板數可分為單板和多板。根據工藝選擇適合分類。

2選型要點：

氣體、蒸
為了避免使用限流孔板的管路岀現噎塞流,限流孔板后壓力(P)不能小于板前壓力(P)的55%,即
P20.55P1,因此當P2<0.55P1時,不能用單板,要選擇多板,其板數要保證每板的板后壓力大于板前壓
力的55%。

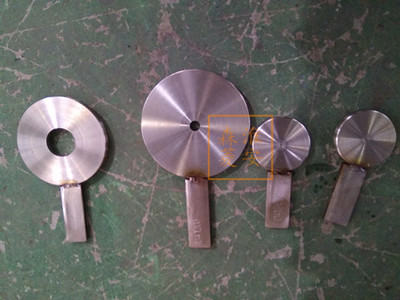

限流孔板分類及選型要點
液體
a)當液體壓降小于或等于2.5MPa時
板孔板
b)當液體壓降大于2.5MPa時,選擇多
且使每塊孔板的壓降小于25MPa
孔數的確
管道公稱直徑小于或等于150mm的管路,通常采用單孔孔板;大于150mm時,采用多孔孔板。
多孔孔板的孔徑,一般可選用12.mm,20mm,25mm,40n
在計算多孔孔板時,首先按單孔孔板求出孔徑,然后按式(2.3)求取選用的多孔孔板的孔數(N)。
N=d/d
孔限流孔板的孔數,個
d一單孔限流孔板的孔徑,m
d一多孔限流孔板的孔徑,m
HG/T 20570.15-1995管路限流孔板的設置
